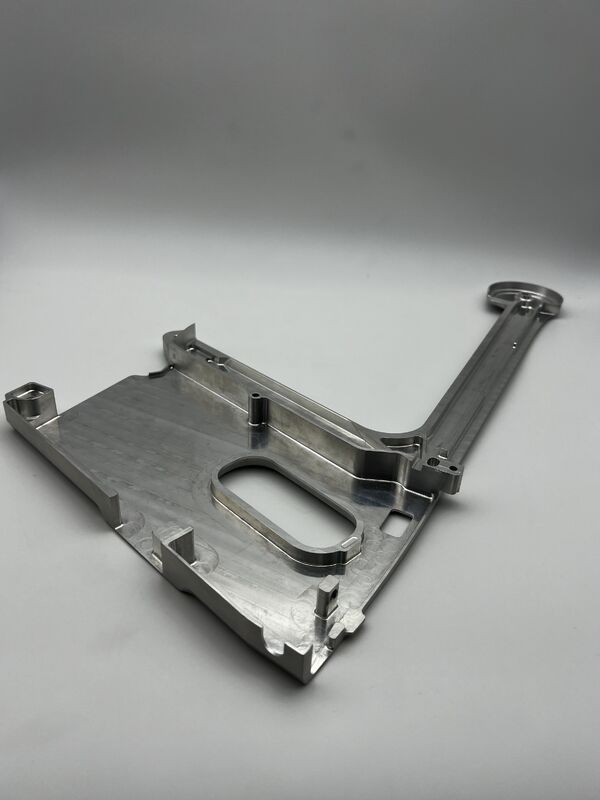

pelat dasar aluminium kantilever panjang berbentuk L yang terintegrasi

Ini terintegrasi berbentuk L panjang balok aluminium base plate adalah core beban-bearing dan pemasangan komponen referensi yang disesuaikan untukperalatan multi-stasiun di jalur produksi otomatis, modul instrumen presisi jarak jauh dan platform pemasangan ujung robot industriDengan struktur terintegrasi platform utama dan kantilever panjang, ia berfungsi sebagai referensi pemasangan di dalam peralatan, melakukan fungsi penentuan posisi yang tepat,dukungan kaku dan panduan linier untuk unit kontrol, alat penggerak dan alat akhir. sangat beradaptasi dengan kondisi kerja otomatisasi industri dengan perjalanan panjang, paralelisme tinggi dan beban tinggi,dan banyak digunakan dalam skenario seperti jalur pengujian otomatis, bingkai instrumen presisi dan modul gerak multi-sumbu, menyediakan referensi pemasangan kaku yang stabil dan andal untuk peralatan multi-stasiun.

Bahan inti: 6061-T6 Aluminium Alloy (bahan yang disukai untuk bagian struktural peralatan industri, beradaptasi dengan kekuatan tinggi, berat ringan dan rigiditas panjang dari bagian ini)

Kinerja Utama:

• Kekuatan tarik ≥ 310MPa, kekuatan hasil ≥ 276MPa, dengan ketahanan lentur dan ketahanan kelelahan yang sangat baik, dapat menahan beban terkonsentrasi di ujung kantilever panjang
• Densitas hanya 2,7g / cm3, sangat mengurangi beban inersia ujung bergerak peralatan sambil memastikan kekakuan struktural, beradaptasi dengan kondisi gerak kecepatan tinggi
• ketahanan korosi alami, dapat digunakan untuk waktu yang lama tanpa lapisan tambahan di lingkungan produksi industri konvensional,sepenuhnya sesuai dengan standar perlindungan lingkungan RoHS dan REACH
• Stabilitas dimensi yang sangat kuat, tidak ada penyimpangan atau deformasi selama penggunaan jangka panjang, memastikan konsistensi kelangsungan tegak lurus dan referensi pemasangan

Bagian ini mengadopsiPenggilingan presisi berkecepatan tinggi CNC 5-sumbu linkageproses, integral memotong dan membentuk dari batang aluminium padat, benar-benar menghindari kekakuan kantilever bahaya tersembunyi yang disebabkan oleh pengelasan / splicing.

• Proses inti: penggilingan presisi dari permukaan referensi platform utama, pembentukan terintegrasi dari kantilever panjang, lubang pemasangan presisi tinggi / posisinya setelah pengolahan,pembentukan kontur berbentuk khusus dan alur panduan
• Proses tambahan: pengelompokan kontur berkilau tinggi, deburring, perawatan sikat permukaan, memastikan tidak ada tepi tajam dan konsentrasi tegangan
• Pemrograman CNC penuh, satu kali penjepit untuk menyelesaikan pemrosesan panjang penuh, memastikan konsistensi lurus platform utama dan kantilever dan toleransi geometris lubang pemasangan

Keakuratan Mesin:

• Toleransi dimensi: ± 0,015mm, sangat sesuai dengan jarak bebas perakitan modul peralatan
• Toleransi geometris: tegak lurus kantilever ≤0,02mm/500mm, koaksialitas lubang pemasangan ≤0,02mm
• Kerapatan permukaan: Ra≤1.6μm, permukaan referensi pemasangan yang halus dan bebas burr, meningkatkan kecocokan perakitan

Persyaratan Penggunaan:

• Beradaptasi dengan lingkungan kerja industri konvensional dari -20 °C ~ 85 °C, dapat menahan beban terkonsentrasi ≥ 500N di ujung kantilever dan getaran frekuensi tinggi
• Tidak ada deformasi atau longgar selama penggunaan jangka panjang, memastikan akurasi posisi dan stabilitas operasi modul peralatan
• Bersihkan permukaan referensi sebelum pemasangan untuk menghindari kotoran yang mempengaruhi akurasi pemasangan dan kekakuan kantilever

Dengan pengolahan panas, mengadopsiPengolahan larutan + penuaan buatan (keadaan T6)proses.

• Tujuan utama: menghilangkan tekanan internal pengolahan, meningkatkan kekuatan material dan stabilitas dimensi, menghindari penyimpangan dan deformasi kantilever panjang setelah penggunaan jangka panjang,dan memastikan konsistensi jangka panjang lurus dan referensi pemasangan.

Perawatan sikat warna alami, mempertahankan tekstur logam asli paduan aluminium.

• Keuntungan proses: meningkatkan ketahanan permukaan terhadap keausan dan ketahanan goresan, mengoptimalkan tekstur penampilan, meningkatkan sifat anti-geser permukaan referensi pemasangan,Memfasilitasi posisi perakitan di dalam peralatan, sepenuhnya memenuhi persyaratan perlindungan lingkungan, dan dapat digunakan langsung tanpa lapisan tambahan.

Mengimplementasikan sistem kontrol kualitas proses tertutup penuh, dengan ketat mematuhi standar kualitas ISO9001:

• Bahan baku yang masuk: pemeriksaan bahan spektral untuk memastikan komposisi paduan 6061-T6 dan kinerja mekanik memenuhi standar
• Proses pengolahan: 100% inspeksi toleransi geometris, berfokus pada pemantauan kelenturan kantilever dan akurasi lubang pemasangan
• Pemeriksaan produk akhir: pemeriksaan cacat penampilan, pemeriksaan dimensi penuh, pengujian lurus, laporan inspeksi yang dapat dilacak untuk setiap batch
• Sebelum pengiriman: pemeriksaan kebersihan untuk memastikan tidak ada serpihan besi dan kotoran pada permukaan referensi dan lubang berujung, memenuhi persyaratan perakitan presisi
